什么是泄放电阻器及其使用场所？

泄放电阻器是标准的高值电阻器，用于对滤波电路中的电容器进行放电。电容器的放电非常重要，因为即使电源关闭，充电的电容器也会对任何人造成电击。所以添加一个泄放电阻器以避免任何事故真的很重要。它也有其他应用，但使用它的主要目的是为了安全目的。在本文中，我们将讨论泄放电阻器的工作原理及其应用。

为什么要使用泄放电阻器？

一、安全目的

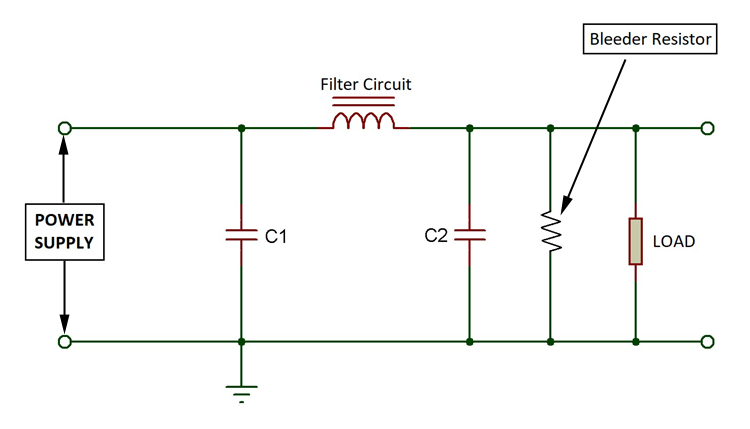

让我们考虑一个简单的电路，如下所示。在这里，电容器与主电路并联。现在，当电源打开时，电容器将充电至其峰值，即使在电源关闭后仍保持充电状态，如果您使用真正高值的电容器，这可能是一个很大的危险。这种电容器可以产生很高的冲击。因此，为了防止这种情况，在电容器上并联了一个高阻值的电阻器，使其完全放电到电阻器中。

2. 电压调节

电压调整率是满载电压与空载电压之差与满载电压之比，即表示系统能否为不同负载提供恒定电压。电压调节公式如下：

VR = |V nl | - |V fl | / |V fl |

这里，

V nl = 空载电压

V fl = 满载电压

因此，如果 VR 接近零意味着电压调节良好。

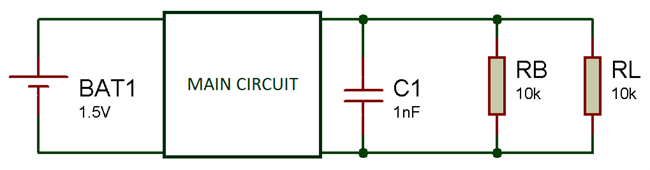

在这里，我们将泄放电阻器与电容器和负载电阻器并联连接，泄放电阻器两端也会有电压降。现在，如果未连接负载，则空载电压将等于泄放电阻器两端的压降。并在连接负载后，考虑负载两端的电压降。因此，如果我们连接泄放电阻器，则空载和满载电压之间的差异会更小，从而改善电压调节。

比方说，如果我们连接负载电压，那么全电压将为 23.5V，如果我们移除电压，那么由于泄放电阻器产生的电压为 22.4V，因此它们之间的电压差为 1.1V，这是安静的低电压。现在，如果我们不连接泄放电阻器，那么这种差异将很大，因此调节将很低。

您还可以检查其他电压调节方法。

3. 分压

这也是泄放电阻的一个重要功能。如果您希望您的电路提供一个或两个以上的电压，那么可以通过使用泄放电阻器来实现。在这里，泄放电阻器在多个点上分接，它将充当串联连接的不同电阻器。

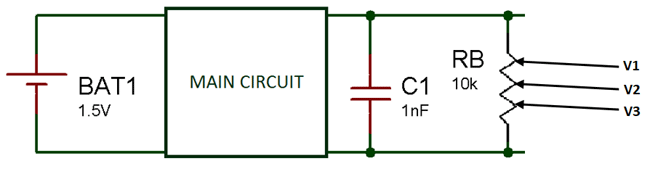

在下图中，我们在三个不同点分接了泄放电阻以获得三个不同的电压输出。它的工作原理是分压电路。

如何选择泄放电阻器？

必须在功耗和泄放电阻器的速度之间做出折衷。小值电阻器可以提供高速泄放，但消耗的功率较高。所以他想要多少操纵取决于设计师。电阻值必须足够高以不干扰电源，同时足够低以快速放电电容器。

计算泄放电阻值的公式为：

R = -t/C*ln(V安全/V o )

这里

t 是电容器通过泄放电阻器放电所需的时间

R是泄放电阻的阻值

C是电容器的电容

V safe是可以放电的安全电压

V o是电容器的初始电压

任何低值都可以用作 V安全，但如果我们在那里设置零，那么放电将需要无限时间。所以，这是一种打击和试验的方法。输入安全电压和要对电容器放电的时间，您将得到泄放电阻器的值。

要操纵权力也使用以下公式：

P = V o 2 /R

这里 P 是泄放电阻消耗的功率

V o是电容器的初始电压

R是泄放电阻的阻值

因此，在确定泄放电阻器的功耗可以是多少之后，我们可以使用上述两个等式找到泄放电阻器的所需值。

让我们考虑一个例子。

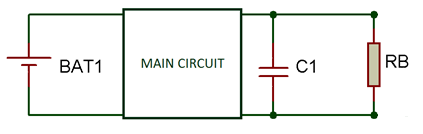

在上面的电路中，我们取 C1 的电容为 4μF，初始电压为 V o为 1500V，安全电压 V safe为 10V。如果我们想要的放电时间是 4 秒，那么泄放电阻值应该是 997877.5 欧姆或更低。您可以使用接近该值的电阻。功耗为 2.25W。

电阻值是通过将电容、初始电压、安全电压和放电时间放在第一个公式中计算出来的。然后将初始电压值和电阻值代入第二个公式中即可得到功耗。

电阻值也可以用相反的格式找到，即首先决定你希望它消耗多少功率，然后将功率和初始电压放在第二个公式中。因此，您将获得电阻值，然后在第一个公式中使用它来计算放电时间常数。
