第一个箱式分频器的原理1：

从工作原理来看，分频器是由电容器和电感线圈组成的滤波网络。高音通道只允许高频信号通过并阻挡低频信号；低音通道恰恰相反，只允许低音通过并阻挡高频信号；中频通道是一个带通滤波器，高频和低频分量都被阻断，除了可以通过的低频和高频分界点之间的频率。

扬声器分频器2的原理：

尽管这看起来很简单，但在实际应用中，为了平衡上下音频单元之间的灵活性差异，制造商需要根据不同的条件参与不同尺寸的衰减电阻器或由电阻器和电容器组成的阻抗补偿网络。不同的设计和消费过程自然会对扬声器中看似微不足道的分频器组件产生不同的影响。而这些细节正是所有HIFI设备必须追求的，这也是HIFI与普通民用设备的根本区别。

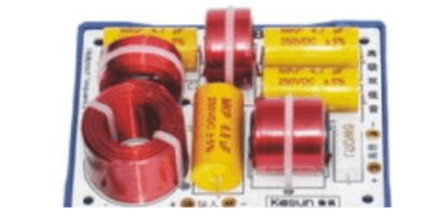

扬声器分频器电路

扬声器分频器是一种可以分离声音信号的频率，区分不同频带的声音信号，然后将其放大发送到相应的高低频扬声器，达到高低频之间音质不同的效果的设备。

扬声器分压电路的维护

1.分频器的一般故障是电容器、电阻器和电感器烧坏，需要更换等效数据。如果由于烧录而无法看到原始数据，则只能拆解另一个扬声器以查看相应的组件数据。找不到等效的数据组件，可以串行或并行获得，功率只能高不能低。电感线圈烧坏后，只能重新缠绕。

2.找一段外径约为+25mm的塑料管，切割20mm至50mm作为骨架套管，并在两侧临时增加两个直径大于p50mm的挡板。根据原来的线圈匝数，用1.0至1.2毫米的漆包线包裹。绕组结束后，取下挡板，用漆包线将线圈临时绑扎成四部分，然后浸入油漆中。待线圈完全干燥后，取下临时绑扎的漆包线，安装在分频板上。

扬声器分频器、电容器、电阻器、电感器和线圈的功能是什么

电感线圈和变压器是通过缠绕绝缘电线（如漆包线、纱包线等）制成的电磁感应元件，也是电子电路中常用的元件。相关产品，如普通薄膜过滤器。

电容是表征电容器保持电荷能力的物理量。非导电体的以下特性是：当非导电体相对的两个表面保持一定的电势差时（例如在电容器中），由于电荷运动，能量存储在非导电体中。电容（或电容）是表征电容器保持电荷能力的物理量。

在扬声器分频器中，了解电容器、电阻器和电感线圈的功能，并首先了解它们的特性是很重要的。例如，电容器通过高频，抵抗低频，所以频率越高，越容易通过，所以它们的输出被发送到高频！电感正好相反，电阻通过高频到达低频，因此输出到低频。

因此分频器的电容较小，阻碍了低音的通过，使高音或中频通过，使扬声器的高音或中频更清晰；感应线圈阻碍高频和中频的通过。允许低频使扬声器的低音变厚；电阻器的功能是限制电流或充当假负载。

扬声器分配器用感应线圈的要求

分频网络中使用的电感线圈，如果直流电阻高，不仅会增加额定损耗，还会增加扬声器的电磁阻尼

它还将降低瞬态特性，因此电感线圈的直流电阻必须相对较小。特别是当与扬声器串联使用时，电感线圈的直流电阻应至少为扬声器阻抗的1/10。为了满足这一条件，通常使用空心的、非常大的带铁芯的线圈。然而，由于磁芯磁导率随输入的变化和低磁饱和点，很容易引起畸变，因此有必要仔细研究材料的性质和形状。主要使用铁素体或硅钢片。

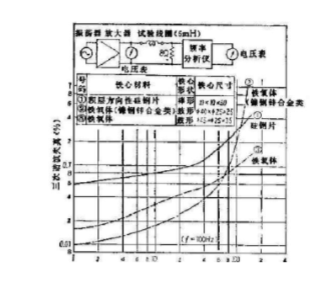

上图显示了各种电感线圈的失真特性的示例。铁氧体的形状主要是鼓或棒的形式。大多数层压硅钢片使用E形或杆状形状。磁路应打开，铁芯的效果应设计为尽量减少失真。

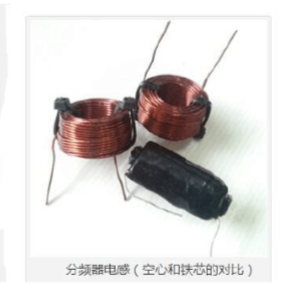

在绕组材料中，大多数导体使用铜线，根据铜线的绝缘层类型，铜线有不同的名称。用于分频网络的线圈大多使用漆包或聚乙烯绝缘电线，这些电线具有优异的绝缘能力和抗药性。在特别需要耐热性的区域，可以使用聚氯乙烯线或聚四氟乙烯线。下图显示了空心电感线圈和铁芯电感线圈之间的比较。
